简介
performTraversals() 是一个保罗万象的方法。ViewRootImpl 中接收的各种变化，如来自 WMS 的窗口属性的变化，来自控件树的尺寸变化以及重绘请求等都会引发 performTraversals() 的调用。View 及其子类的 onMeasure()、onLayout()、onDraw() 都是在 performTraversals() 执行过程中直接或间接的引发。可以说是 performTraversals() 驱动着整个控件树有条不紊的运行，这几个小节我们重点学习下 performTraversals()，本节由 measure 开始。
源码
整个 performTraversals() ，有 800 多行，我们去掉不重要的代码，重点代码加上注释，一步步看一下。
private void performTraversals() {
// 下面有很多次用到 mView 将它存储到局部变量里，提高访问效率
final View host = mView;
...
// 这两个变量是 mView SPEC_SIZE 的候选
int desiredWindowWidth;
int desiredWindowHeight;
...
//mWinFrame 表示窗口的最新尺寸
Rect frame = mWinFrame;
if (mFirst) {
//表示 第一次，此时窗口刚被添加到 WMS ，窗口尚未进行 relayout ，因此 mWinFrame 中没有存储窗口的有效尺寸
mFullRedrawNeeded = true;
mLayoutRequested = true;
final Configuration config = mContext.getResources().getConfiguration();
if (shouldUseDisplaySize(lp)) {
// NOTE -- system code, won't try to do compat mode.
Point size = new Point();
//屏幕的真实尺寸，不包含任何 DecorView
mDisplay.getRealSize(size);
desiredWindowWidth = size.x;
desiredWindowHeight = size.y;
} else {
// 第一次 使用 config 配置的宽高
desiredWindowWidth = dipToPx(config.screenWidthDp);
desiredWindowHeight = dipToPx(config.screenHeightDp);
}
//由于是第一次「遍历」，填充 mAttachInfo 的一些字段
} else {
// 非第一次的情况下，采用窗口的最新尺寸作为 SPEC_SIZE 候选
desiredWindowWidth = frame.width();
desiredWindowHeight = frame.height();
//如果窗口尺寸和控件树中的尺寸不同，说明 WMS 单方面改变了窗口尺寸，将会导致一下三个结果
if (desiredWindowWidth != mWidth || desiredWindowHeight != mHeight) {
if (DEBUG_ORIENTATION) Log.v(mTag, "View " + host + " resized to: " + frame);
//需要重新进行完整的重绘以适应新的窗口尺寸
mFullRedrawNeeded = true;
//需要对控件树进行重新布局
mLayoutRequested = true;
//控件树有可能拒绝接受新的窗口尺寸，比如在随后的预测量中给出不同于窗口尺寸的测量结果。产生这种情况就需要在窗口布局阶段尝试设置新的窗口尺寸。
windowSizeMayChange = true;
}
}
...
// Execute enqueued actions on every traversal in case a detached view enqueued an action
getRunQueue().executeActions(mAttachInfo.mHandler);
boolean insetsChanged = false;
boolean layoutRequested = mLayoutRequested && (!mStopped || mReportNextDraw);
// 仅当 layoutRequested 为 true 时才进行预测量，layoutRequested 为true 表示进行「遍历」之前 requestLayout（） 方法被调用过，
if (layoutRequested) {
final Resources res = mView.getContext().getResources();
if (mFirst) {
// make sure touch mode code executes by setting cached value
// to opposite of the added touch mode.
mAttachInfo.mInTouchMode = !mAddedTouchMode;
ensureTouchModeLocally(mAddedTouchMode);
} else {
if (!mPendingOverscanInsets.equals(mAttachInfo.mOverscanInsets)) {
insetsChanged = true;
}
if (!mPendingContentInsets.equals(mAttachInfo.mContentInsets)) {
insetsChanged = true;
}
if (!mPendingStableInsets.equals(mAttachInfo.mStableInsets)) {
insetsChanged = true;
}
if (!mPendingDisplayCutout.equals(mAttachInfo.mDisplayCutout)) {
insetsChanged = true;
}
if (!mPendingVisibleInsets.equals(mAttachInfo.mVisibleInsets)) {
mAttachInfo.mVisibleInsets.set(mPendingVisibleInsets);
if (DEBUG_LAYOUT) Log.v(mTag, "Visible insets changing to: "
+ mAttachInfo.mVisibleInsets);
}
if (!mPendingOutsets.equals(mAttachInfo.mOutsets)) {
insetsChanged = true;
}
if (mPendingAlwaysConsumeNavBar != mAttachInfo.mAlwaysConsumeNavBar) {
insetsChanged = true;
}
// 当窗口的 width 或 height 被设置为 WRAP_CONTENT 表示这是一个悬浮窗口，此时会对 desiredWindowWidth/desiredWindowHeight 进行调整
if (lp.width == ViewGroup.LayoutParams.WRAP_CONTENT
|| lp.height == ViewGroup.LayoutParams.WRAP_CONTENT) {
windowSizeMayChange = true;
if (shouldUseDisplaySize(lp)) {
// NOTE -- system code, won't try to do compat mode.
Point size = new Point();
mDisplay.getRealSize(size);
desiredWindowWidth = size.x;
desiredWindowHeight = size.y;
} else {
Configuration config = res.getConfiguration();
desiredWindowWidth = dipToPx(config.screenWidthDp);
desiredWindowHeight = dipToPx(config.screenHeightDp);
}
}
}
// 通过 measureHierarchy 进行预测量
windowSizeMayChange |= measureHierarchy(host, lp, res,
desiredWindowWidth, desiredWindowHeight);
}
//其他阶段的处理
...
}
上面不同情形下，为 desiredWindowWidth/desiredWindowHeight 选择了不同的候选尺寸，这些尺寸有什么不同？
协商测量
measureHierarchy() 用于测量整个控件树，下面看一下它的源码：
ViewRootImpl#measureHierarchy()
private boolean measureHierarchy(final View host, final WindowManager.LayoutParams lp,
final Resources res, final int desiredWindowWidth, final int desiredWindowHeight) {
//合成用于描述宽度的 MeasureSpec
int childWidthMeasureSpec;
//合成用于描述高度的 MeasureSpec
int childHeightMeasureSpec;
//测量结果可能导致窗口变化
boolean windowSizeMayChange = false;
//测量结果能满足控件树充分显示内容的要求
boolean goodMeasure = false;
// 只有在 LayoutParams.width 被设置为 WRAP_CONTENT 才会发生协商测量
// 比如一个弹窗，我们并不希望弹窗占满整个屏幕去显示一行文字
if (lp.width == ViewGroup.LayoutParams.WRAP_CONTENT) {
final DisplayMetrics packageMetrics = res.getDisplayMetrics();
//第一次协商， measureHierarchy 使用它期望的宽度进行测量，这种宽度限制是一种系统预先配置的宽度，在/frameworks/base/core/res/res/values/confit.xml 中可以找到它
res.getValue(com.android.internal.R.dimen.config_prefDialogWidth, mTmpValue, true);
int baseSize = 0;
//宽度存储在 baseSize 中
if (mTmpValue.type == TypedValue.TYPE_DIMENSION) {
baseSize = (int)mTmpValue.getDimension(packageMetrics);
}
if (DEBUG_DIALOG) Log.v(mTag, "Window " + mView + ": baseSize=" + baseSize
+ ", desiredWindowWidth=" + desiredWindowWidth);
if (baseSize != 0 && desiredWindowWidth > baseSize) {
//baseSize 比 desiredWindowWidth 小，先使用 baseSize 合成 MeasureSpec 看能否满足控件要求
childWidthMeasureSpec = getRootMeasureSpec(baseSize, lp.width);
childHeightMeasureSpec = getRootMeasureSpec(desiredWindowHeight, lp.height);
//第一次测量，由 performMeasure 完成
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
if (DEBUG_DIALOG) Log.v(mTag, "Window " + mView + ": measured ("
+ host.getMeasuredWidth() + "," + host.getMeasuredHeight()
+ ") from width spec: " + MeasureSpec.toString(childWidthMeasureSpec)
+ " and height spec: " + MeasureSpec.toString(childHeightMeasureSpec));
//测量结果可以由 getMeasuredWidthAndState 获得，如果控件树对这个测量结果不满意，会在返回值中添加 MEASURED_STATE_TOO_SMALL
if ((host.getMeasuredWidthAndState()&View.MEASURED_STATE_TOO_SMALL) == 0) {
//控件树对测量结果满意
goodMeasure = true;
} else {
//控件树对测量结果不满意
//适当放宽 baseSize
baseSize = (baseSize+desiredWindowWidth)/2;
if (DEBUG_DIALOG) Log.v(mTag, "Window " + mView + ": next baseSize="
+ baseSize);
childWidthMeasureSpec = getRootMeasureSpec(baseSize, lp.width);
//第二次测量
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
if (DEBUG_DIALOG) Log.v(mTag, "Window " + mView + ": measured ("
+ host.getMeasuredWidth() + "," + host.getMeasuredHeight() + ")");
//再次检查结果能否满足控件树的要求
if ((host.getMeasuredWidthAndState()&View.MEASURED_STATE_TOO_SMALL) == 0) {
if (DEBUG_DIALOG) Log.v(mTag, "Good!");
goodMeasure = true;
}
}
}
}
//最终测量， measureHierarchy 放弃所有限制做最终测量
//这一次不在检查控件树是否满意，因为即使不满意，也没有更多的空间了
if (!goodMeasure) {
childWidthMeasureSpec = getRootMeasureSpec(desiredWindowWidth, lp.width);
childHeightMeasureSpec = getRootMeasureSpec(desiredWindowHeight, lp.height);
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
//最后如果测量结果和 ViewRootImpl 中的窗口尺寸不一致，表示随后可能会进行窗口尺寸的调整。
if (mWidth != host.getMeasuredWidth() || mHeight != host.getMeasuredHeight()) {
windowSizeMayChange = true;
}
}
return windowSizeMayChange;
}

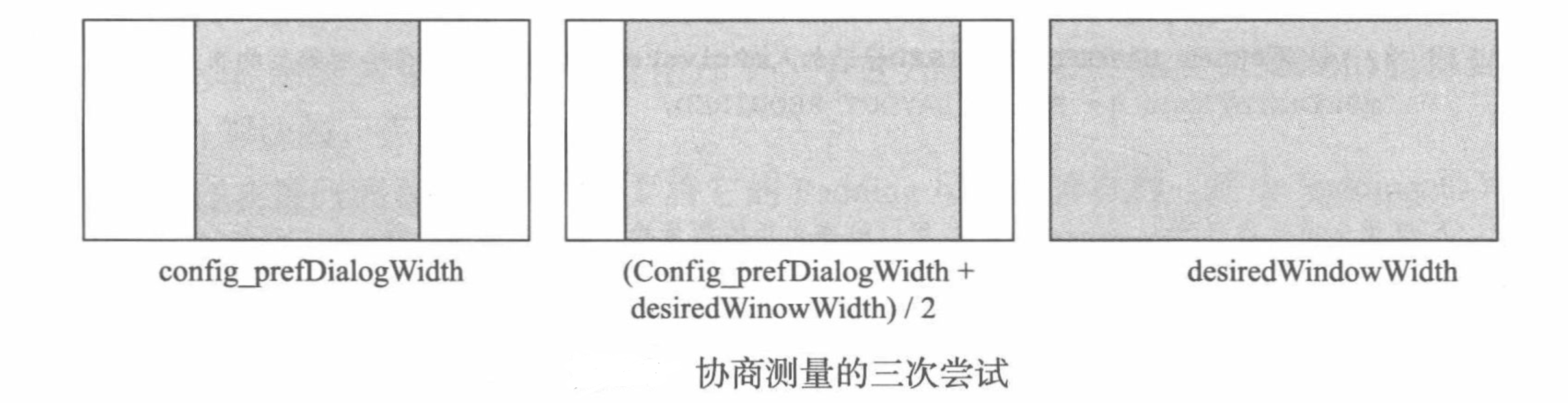

LayoutParams.Width 被设置为 WRAP_CONTENT 时存在协商过程，非 WRAP_CONTENT 不存在协商。 存在协商的情况下 measureHierarchy 最多可进行两次让步，即在最不利的情况下，ViewRootImpl 中的一次遍历，控件树需要进行三次测量。
performMeasure()
接下来通过 performMeasure() 看控件树如何测量，其实 performMeasure() 代码比较简单，它直接调用 mView.measure() 将 measureHierarchy 生成的 MeasureSpec 传进去。
ViewRootImpl#performMeasure
private void performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec) {
if (mView == null) {
return;
}
Trace.traceBegin(Trace.TRACE_TAG_VIEW, "measure");
try {
mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
} finally {
Trace.traceEnd(Trace.TRACE_TAG_VIEW);
}
}
View#measure
public final void measure(int widthMeasureSpec, int heightMeasureSpec) {
boolean optical = isLayoutModeOptical(this);
if (optical != isLayoutModeOptical(mParent)) {
Insets insets = getOpticalInsets();
int oWidth = insets.left + insets.right;
int oHeight = insets.top + insets.bottom;
widthMeasureSpec = MeasureSpec.adjust(widthMeasureSpec, optical ? -oWidth : oWidth);
heightMeasureSpec = MeasureSpec.adjust(heightMeasureSpec, optical ? -oHeight : oHeight);
}
// Suppress sign extension for the low bytes
long key = (long) widthMeasureSpec << 32 | (long) heightMeasureSpec & 0xffffffffL;
if (mMeasureCache == null) mMeasureCache = new LongSparseLongArray(2);
// MeasureSpec 发生变化或强制重新布局时才会进行测量
//强制重新布局是指一个子控件内容发生变化，在这种情况下，子控件的父控件（父控件的父控件）提供的 MeasureSpec 必定与上次相同，导致父控件的 measure()方法无法得到执行，进而导致子控件无法测量其尺寸和布局。
//怎么解决？子控件内容发生变化时，依次调用父控件的 requestLayout()，这个方法将会在 mPrivateFlags 加入 PFLAG_FORCE_LAYOUT 从而使父控件的 measure() 方法得以执行。
final boolean forceLayout = (mPrivateFlags & PFLAG_FORCE_LAYOUT) == PFLAG_FORCE_LAYOUT;
// Optimize layout by avoiding an extra EXACTLY pass when the view is
// already measured as the correct size. In API 23 and below, this
// extra pass is required to make LinearLayout re-distribute weight.
final boolean specChanged = widthMeasureSpec != mOldWidthMeasureSpec
|| heightMeasureSpec != mOldHeightMeasureSpec;
final boolean isSpecExactly = MeasureSpec.getMode(widthMeasureSpec) == MeasureSpec.EXACTLY
&& MeasureSpec.getMode(heightMeasureSpec) == MeasureSpec.EXACTLY;
final boolean matchesSpecSize = getMeasuredWidth() == MeasureSpec.getSize(widthMeasureSpec)
&& getMeasuredHeight() == MeasureSpec.getSize(heightMeasureSpec);
final boolean needsLayout = specChanged
&& (sAlwaysRemeasureExactly || !isSpecExactly || !matchesSpecSize);
if (forceLayout || needsLayout) {
// first clears the measured dimension flag
//准备，从 mPrivateFlags 将 PFLAG_MEASURED_DIMENSION_SET 标志去除
//该标志用于检查是否已经调用 setMeasuredDimension 存储测量结果
mPrivateFlags &= ~PFLAG_MEASURED_DIMENSION_SET;
resolveRtlPropertiesIfNeeded();
int cacheIndex = forceLayout ? -1 : mMeasureCache.indexOfKey(key);
if (cacheIndex < 0 || sIgnoreMeasureCache) {
// measure ourselves, this should set the measured dimension flag back
//对本控件进行测量
onMeasure(widthMeasureSpec, heightMeasureSpec);
mPrivateFlags3 &= ~PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT;
} else {
long value = mMeasureCache.valueAt(cacheIndex);
// Casting a long to int drops the high 32 bits, no mask needed
setMeasuredDimensionRaw((int) (value >> 32), (int) value);
mPrivateFlags3 |= PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT;
}
// flag not set, setMeasuredDimension() was not invoked, we raise
// an exception to warn the developer
if ((mPrivateFlags & PFLAG_MEASURED_DIMENSION_SET) != PFLAG_MEASURED_DIMENSION_SET) {
throw new IllegalStateException("View with id " + getId() + ": "
+ getClass().getName() + "#onMeasure() did not set the"
+ " measured dimension by calling"
+ " setMeasuredDimension()");
}
//将 PFLAG_LAYOUT_REQUIRED 标志加入 mPrivateFlags
//有了这个标志，后面的布局才得以放行
mPrivateFlags |= PFLAG_LAYOUT_REQUIRED;
}
//记录旧的 MeasureSpec 以便后续检查 measure 是否有必要进行。
mOldWidthMeasureSpec = widthMeasureSpec;
mOldHeightMeasureSpec = heightMeasureSpec;
mMeasureCache.put(key, ((long) mMeasuredWidth) << 32 |
(long) mMeasuredHeight & 0xffffffffL); // suppress sign extension
}
从以上代码中可以看出 View.measure() 没有实现任何测量算法，它只是一个调度方法，它的作用是：
触发 onMeasure 对 onMeasure 的结果进行检查，并将之通过 setMeasuredDimension 进行保存。
继续，看一下 setMeasuredDimension：
View#setMeasuredDimension
protected final void setMeasuredDimension(int measuredWidth, int measuredHeight) {
boolean optical = isLayoutModeOptical(this);
if (optical != isLayoutModeOptical(mParent)) {
Insets insets = getOpticalInsets();
int opticalWidth = insets.left + insets.right;
int opticalHeight = insets.top + insets.bottom;
measuredWidth += optical ? opticalWidth : -opticalWidth;
measuredHeight += optical ? opticalHeight : -opticalHeight;
}
setMeasuredDimensionRaw(measuredWidth, measuredHeight);
}
private void setMeasuredDimensionRaw(int measuredWidth, int measuredHeight) {
mMeasuredWidth = measuredWidth;
mMeasuredHeight = measuredHeight;
mPrivateFlags |= PFLAG_MEASURED_DIMENSION_SET;
}
很简单，不在一一解释了，不过有一点需要注意。
测量结果不仅仅是一个尺寸，而是一个状态与尺寸的复合型变量，0到30位表示测量的结果尺寸，31位和32位表示控件对测量结果是否满意。
确定是否需要改变窗口尺寸
接下来回到 performTraversals 方法，在 measureHierarchy 执行完毕之后，ViewRootImpl 了解了控件树所需要的空间。便可以确定是否需要改变窗口尺寸以满足控件树的要求。上面的代码中多处设置 windowSizeMayChange 为 true，windowSizeMayChange 仅表示有可能需要调整窗口尺寸，而接下来的这段代码用来确定是否需要改变窗口尺寸。
private void performTraversals() {
...
if (layoutRequested) {
// Clear this now, so that if anything requests a layout in the
// rest of this function we will catch it and re-run a full
// layout pass.
mLayoutRequested = false;
}
boolean windowShouldResize = layoutRequested && windowSizeMayChange
&& ((mWidth != host.getMeasuredWidth() || mHeight != host.getMeasuredHeight())
|| (lp.width == ViewGroup.LayoutParams.WRAP_CONTENT &&
frame.width() < desiredWindowWidth && frame.width() != mWidth)
|| (lp.height == ViewGroup.LayoutParams.WRAP_CONTENT &&
frame.height() < desiredWindowHeight && frame.height() != mHeight));
...
}
windowShouldResize 的条件看起来比较复杂，我们拆开来看一下：
- layoutRequested 为 true ，即 requestLayout() 被调用过，当控件内容发生变化需要调整尺寸时，requestLayout() 回溯到 ViewRootImpl 从而引发 performTraversals。这是一个必要条件是因为有可能控件只需要重绘，不需要重新布局。 比如通过 invalidate() 回溯到根部，此时通过 scheduleTraversals() 触发 performTraversals() 而不是通过 requestLayout() 触发，此时只重绘，尺寸不发生变化。
- windowSizeMayChange 为 true，这表示控件树测量结果和窗口尺寸不一致。
- 再满足以上两条条件之后，一下条件满足一个即可：
- 测量结果和 ViewRootImpl 中保存的当前尺寸不一致。
- 悬浮窗口的测量结果与窗口的最新尺寸有差异。
总结
- 预测量的触发我们上一节已经分析过了，目的是确保在「 window 被添加到 WindowManager」之前触发一次遍历，以便后续接收各种事件。
- 第一次测量的时候 mWinFrame 还未被赋值，因此预测量使用的 SPEC_SIZE 分量是从 Configuration 配置文件中取出的。
- 如果 lp.width 为 WRAP_CONTENT measureHierarchy 的时候会进行协商测量，逐步放宽测量条件看是否能满足控件树要求。
- setMeasuredDimension 保存的结果不仅仅是一个数值，它是一个复合变量，其 31 和 32 位用来表示测量结果能否满足控件要求，如果不能满足还需要重新测量。
